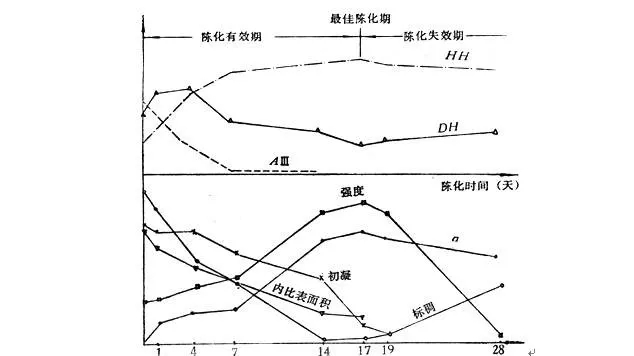

在陳化失效期內(nèi)，由于半水石膏轉(zhuǎn)變?yōu)槎?，使DH含量增加。


(1)標(biāo)準(zhǔn)稠度變化

陳化有效期內(nèi)，標(biāo)準(zhǔn)稠度是下降的，而自陳化失效期開(kāi)始則逐漸復(fù)升。在陳化有效期內(nèi)，標(biāo)準(zhǔn)稠度、比表面積變化規(guī)律是一致的。在陳化中，隨著無(wú)水石膏Ⅲ的轉(zhuǎn)變、吸附水分的增加以及石膏晶體表面裂紋的彌合，都使比表面積逐級(jí)減少。陳化初期，由于無(wú)水石膏Ⅲ轉(zhuǎn)變迅速，致使標(biāo)稠快速下降。在陳化失效期到來(lái)之后，因再生二水石膏晶核生成較多，從而導(dǎo)致水化速度加快，凝結(jié)加快，標(biāo)準(zhǔn)稠度增大。

(2)凝結(jié)時(shí)間變化

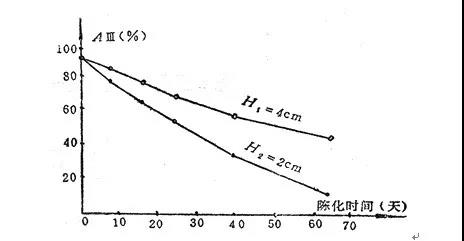

圖2  料層堆積度對(duì)相變的影響


石膏的凝結(jié)時(shí)間與水灰比、溫度、攪拌速度等因素有關(guān)，但從本質(zhì)上看，我們認(rèn)為陳化過(guò)程中凝結(jié)時(shí)間的變化是與液相飽和度及二水石膏的變化有關(guān)。由于半水石膏轉(zhuǎn)變而生成的再生二水石膏晶核的增多，因此仍然使凝結(jié)時(shí)間縮短。

 (3)強(qiáng)度變化

a.陳化過(guò)程中強(qiáng)度變化規(guī)律

當(dāng)熟石膏制備溫度較高時(shí)，強(qiáng)度提高顯著，當(dāng)制備溫度較低時(shí)，強(qiáng)度提高不顯著，甚至反而降低。

b.強(qiáng)度變化與標(biāo)準(zhǔn)稠度之間的關(guān)系

陳化過(guò)程中，標(biāo)準(zhǔn)稠度是影響強(qiáng)度變化的一個(gè)重要因素，但并不是唯一因素。

c.強(qiáng)度變化與水化性質(zhì)變化之間的關(guān)系

熟石膏在陳化過(guò)程中水化液相飽和度與強(qiáng)度之間關(guān)系密切，從熟石膏陳化過(guò)程中水化晶體大小的變化，也可看到這點(diǎn)。當(dāng)水化速度超過(guò)一定限度，結(jié)晶接觸點(diǎn)過(guò)多，結(jié)晶應(yīng)力相應(yīng)增大，強(qiáng)度反而降低。這就是熟石膏在陳化過(guò)程中強(qiáng)度增加的另一個(gè)重要因素。

d.再生二水石膏對(duì)強(qiáng)度的影響

再生二水石膏對(duì)熟石膏物理性能的影響是十分顯著的，雖然陳化過(guò)程中，再生二水石膏生成量有限，但其對(duì)陳化過(guò)程中熟石膏物理性能的變化卻產(chǎn)生了決定性的影響。在濕度大的空氣中陳化，AⅢ轉(zhuǎn)變速度快，再生二水石膏的生成速度大于脫水速度，使陳化強(qiáng)度出現(xiàn)降低；而密封陳化時(shí)，AⅢ變慢，再生二水石膏的生成速度也慢。由于較多的AⅢ的存在，使再生二水石膏脫水速度超過(guò)生成速度，強(qiáng)度才提高。

我們認(rèn)為熟石膏的陳化，應(yīng)理解為能夠改善熟石膏物理性質(zhì)的儲(chǔ)存過(guò)程。一般當(dāng)石膏中含有一定量的可溶性無(wú)水石膏和少量性質(zhì)不穩(wěn)定的二水石膏時(shí)，使熟石膏的需水量大、凝結(jié)時(shí)間不穩(wěn)定、強(qiáng)度低，此時(shí)即需要經(jīng)過(guò)陳化。在陳化過(guò)程中主要發(fā)生了三種類型的相變：

一是新炒制的熟石膏中存在一種粒狀高折射率物相，它能在陳化初期吸濕而直接轉(zhuǎn)變?yōu)樵偕啵?/div>
